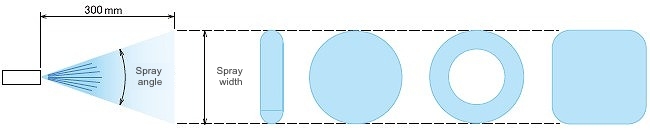

Relation between spray angle and spray width in 300mm spray distance
Spray angle
Spray width [㎜]
1°
5
2°
10
3°
16
4°
21
5°
26
6°
31
7°
37
8°
42
9°
47
10°
53
11°
58
12°
63
13°
68
14°
74
15°
79
16°
84
17°
90
18°
95
19°
100
20°
106
21°
111
22°
117
23°
122
24°
128
25°
133
26°
139
27°
144
28°
150
29°
155
30°
161
31°
166
32°
172
33°
178
34°
183
35°
189
36°
195
37°
201
38°
207
39°
212
40°
218
41°
224
42°
230
43°
236
44°
242
45°
249
46°
255
47°
261
48°
267
49°
273
50°
280
Spray angle
Spray width [㎜]
51°
286
52°
293
53°
299
54°
306
55°
312
56°
319
57°
326
58°
333
59°
339
60°
346
61°
353
62°
361
63°
368
64°
375
65°
382
66°
390
67°
397
68°
405
69°
412
70°
420
71°
428
72°
436
73°
444
74°
452
75°
460
76°
469
77°
477
78°
486
79°
495
80°
503
81°
512
82°
522
83°
531
84°
540
85°
550
86°
560
87°
569
88°
579
89°
590
90°
600
91°
611
92°
621
93°
632
94°
643
95°
655
96°
666
97°
678
98°
690
99°
703
100°
715
Spray angle
Spray width[㎜]
101°
728
102°
741
103°
754
104°
768
105°
782
106°
796
107°
811
108°
826
109°
841
110°
857
111°
873
112°
890
113°
907
114°
924
115°
942
116°
960
117°
979
118°
999
119°
1,019
120°
1,039
121°
1,060
122°
1,082
123°
1,105
124°
1,128
125°
1,153
126°
1,178
127°
1,203
128°
1,230
129°
1,258
130°
1,287
131°
1,317
132°
1,348
133°
1,380
134°
1,414
135°
1,449
136°
1,485
137°
1,523
138°
1,563
139°
1,605
140°
1,648
141°
1,694
142°
1,743
143°
1,793
144°
1,847
145°
1,903
146°
1,963
147°
2,026
148°
2,092
149°
2,164
150°
2,239
*The spray width is calculated from spray angel and spray distance. The value depends on the spray distance. The value can change, depending on the specific gravity and viscosity of the liquid.
